Introducció
PHS6és un coixinet esfèric amb una rosca interna (femella), dissenyat per connectar enllaços mecànics alhora que permet una desalineació angular. Permet un moviment de rotació i oscil·lació suau entre les parts connectades. S'utilitza àmpliament en l'enginyeria de cilindres hidràulics, màquines-eina de forja i equips d'automatització.

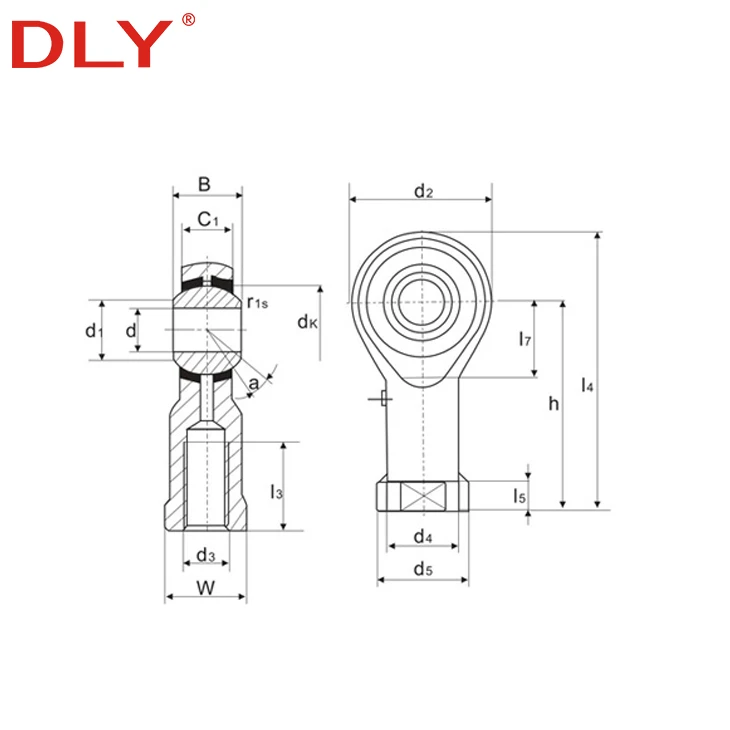

PHS 6
unitat: mm
| d | d3 | B | C1 MÀX | w |
| 6 | M6×1 | 9 | 6.75 | 11 |
| l3min | d2 màx | L4 MÀX | h | l5 màx |
| 14 | 20 | 40 | 30 | 5 |
| d4 màx | dk | d1 | CO(KN) | Pes (g) |
| 10 | 12.7 | 9 | 7.2 | 22 |
Característiques
Capacitat d'-alineació automàtica
Acomoda la desalineació angular i la vibració, assegurant un funcionament estable en sistemes dinàmics.
Alta capacitat de càrrega
L'acer del coixinet d'alta -resistencia amb una distribució de la càrrega de-contacte total permet que el coixinet suporti càrregues radials i axials elevades, minimitzant la concentració i la deformació de tensions.
Llarg-durabilitat duradora
La superfície esfèrica de l'anell interior està cromada-, proporcionant una duresa i una resistència al desgast excel·lents, mentre que el cos de l'extrem de la barra està galvanitzat- per millorar la protecció contra la corrosió, assegurant una llarga vida útil en condicions de treball dures.
Funcionament de baix soroll
El disseny de contacte lliscant esfèric garanteix un moviment suau sense impacte de l'element rodant, reduint eficaçment la vibració i el soroll.
AltresCoixinet d'extrem de barra femella
És possible que alguns coixinets no-estàndards o temporalment-esgotats-no estiguin disponibles immediatament.
Si teniu requisits específics, no dubteu a posar-vos en contacte amb nosaltres - estarem encantats de confirmar els terminis de lliurament i oferirem solucions alternatives adequades.
| TIPUS | d(mm) | d3 | L4 màx(mm) | Pes (g) |
| PHS 5 | 5 | M5×0.8 | 36 | 16 |
| PHS 6 | 6 | M6X1 | 40 | 22 |
| PHS 8 | 8 | M8X1.25 | 48 | 47 |
| PHS 10 | 10 | M10X1.5 | 56 | 77 |
| PHS 12 | 12 | M12X1.175 | 65 | 100 |
| PHS 14 | 14 | M14X2 | 74 | 160 |
| PHS 16 | 16 | M16X2 | 84 | 220 |
| PHS 18 | 18 | M18X1.5 | 93 | 320 |
| PHS 20 | 20 | M20X1.5 | 101 | 420 |
| PHS 22 | 22 | M22X1.5 | 111 | 540 |
| PHS 25 | 25 | M24X2 | 124 | 730 |
| PHS 28 | 28 | M27X2 | 136 | 980 |
| PHS 30 | 30 | M30X2 | 145 | 1100 |
Per què escollir-nos
Capacitat de fabricació avançada
Equipat amb una instal·lació de producció de 30,000+ m² i maquinària moderna, com ara rectificadores CNC, equips de laminació en fred i sistemes de mesura de precisió, DLY garanteix una fabricació eficient i precisa.
Forta experiència en R+D
Amb més de 20 anys d'experiència en el sector i un equip d'enginyeria dedicat, DLY té 60+ patents, que permeten un disseny de productes optimitzat i solucions tècniques fiables per a diverses aplicacions industrials.
Personalització flexible de OEM / ODM
DLY ofereix serveis complets d'OEM i ODM, que abasten:
- Disseny i desenvolupament de producte
- Especificacions i configuracions personalitzades
- Prototipatge i producció en sèrie
Les solucions s'adapten per satisfer els requisits específics de les aplicacions en automatització, robòtica i màquines-eina.
Control de qualitat i certificacions estrictes
La qualitat es garanteix mitjançant sistemes de gestió reconeguts internacionalment:
- ISO 9001
- ISO 14001
- ISO 45001
Cada producte es sotmet a una rigorosa inspecció mitjançant equips de prova avançats, que garanteixen precisió, durabilitat i un rendiment estable abans del lliurament.
Servei i suport integral
Amb experiència global en projectes en indústries com ara màquines-eina, robòtica i automatització, DLY garanteix un suport fiable per a cada client, que inclou:
- -Consulta tècnica prevenda i disseny de solucions
- Guia d'instal·lació i depuració
- Servei i manteniment post{0}}responsiu
Preguntes freqüents
P1: Com seleccionar el model de coixinet PHS correcte?
R: La selecció s'ha de basar en la mida del forat (per exemple, 6 mm per a PHS6), els requisits de càrrega (càrrega dinàmica/estàtica), el tipus de rosca (esquerra/dreta) i l'espai d'instal·lació. Assegureu-vos que la capacitat de càrrega superi les condicions de treball reals amb un marge de seguretat.
Q2: El producte pot compensar la desalineació de la instal·lació?
A: Sí. L'estructura de l'anell interior esfèric permet la desalineació angular, reduint els requisits de tolerància d'instal·lació i millorant la fiabilitat del sistema.
Q3: Admeten dissenys no-estàndards o personalitzats?
A: Sí. Es poden fabricar mides personalitzades, materials (per exemple, acer inoxidable), tipus de fils i recobriments especials en funció dels dibuixos o dels requisits d'aplicació.
Q4: Quin és el termini de lliurament típic?
R: Els models estàndard solen estar disponibles en estoc, mentre que els productes personalitzats requereixen un temps de producció addicional en funció de les especificacions i la quantitat.
